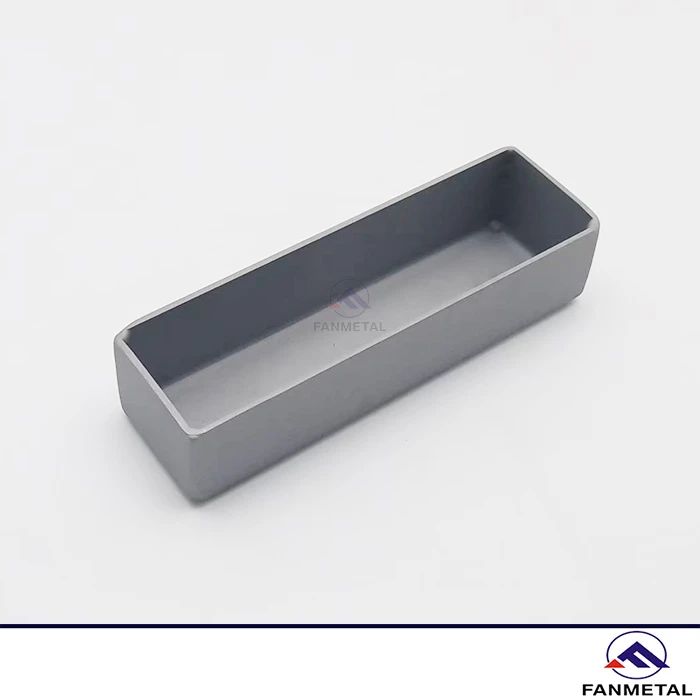

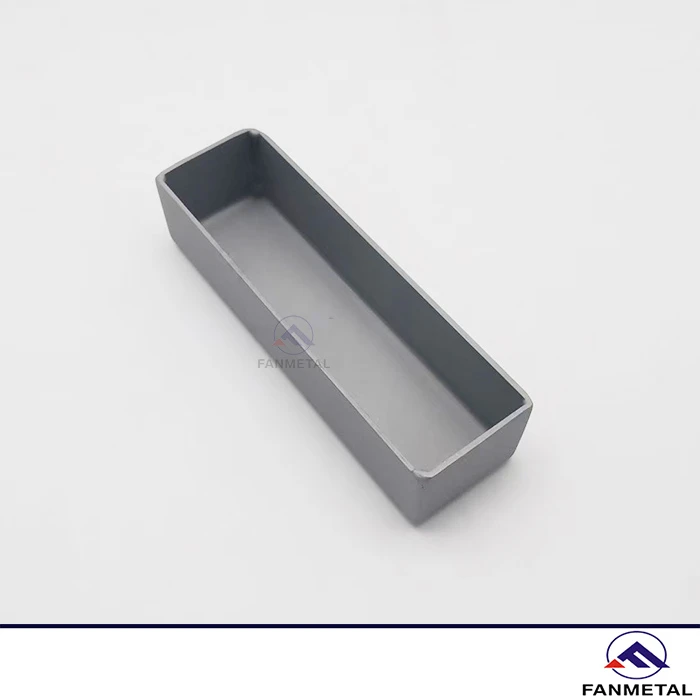

przegląd

Tygiel molibdenowy jest niezbędnym materiałem eksploatacyjnym w-zaawansowanych procesach-wysokotemperaturowych. Służą przede wszystkim jako źródła odparowania do powlekania próżniowego-wspomagającego osadzanie aluminium i srebra w urządzeniach fotowoltaicznych, soczewkach optycznych i ekranach OLED-, a także są wykorzystywane w-wytopie metali o wysokiej czystości do półprzewodników, spiekaniu węglików spiekanych i ceramiki, wzroście pojedynczych-kryształów i laboratoryjnej obróbce cieplnej-w wysokiej temperaturze. Wyprodukowane z molibdenu o czystości przekraczającej 99,95% w procesach takich jak metalurgia proszków, walcowanie, tłoczenie i spawanie wiązką-elektronów, te-odporne na wysokie temperatury-naczynia-w kształcie łódki są dostępne w różnych typach-, w tym tłoczone, składane, spawane iStop TZMwersje. Charakteryzują się grubością ścianek od 0,3 mm do 2 mm, a wymiary i wzory perforacji można dostosować do konkretnych wymagań.

Właściwości łodzi molibdenowej

Niezwykle wysoka temperatura topnienia

Ma temperaturę topnienia 2623 stopni i może pracować w sposób ciągły w temperaturach 1700–2000 stopni w środowisku próżni lub wodoru-znacznie przekraczającym możliwości stali nierdzewnej lub grafitu-i jest w stanie wytrzymać topienie i odparowanie ogromnej większości metali i tlenków.

Stabilna wydajność cieplna

Wykazuje minimalną zmianę wymiarów podczas-ogrzewania i chłodzenia w wysokiej temperaturze, zapewnia doskonałą odporność na szok termiczny. Pod wpływem zasilania szybko się nagrzewa i utrzymuje niski gradient temperatury w komorze, zapewniając równomierne nagrzewanie materiałów podczas odparowywania i spiekania, a także stałą grubość warstwy.

Doskonała obojętność chemiczna

Jest wyjątkowo stabilny w środowisku próżniowym lub wodorowym, odporny na korozję powodowaną przez stopione metale, większość kwasów i zasad oraz stopione szkło; co więcej, zawartość zanieczyszczeń jest wyjątkowo niska, co gwarantuje brak zanieczyszczenia kryształów i elementów elektronicznych.

Silne możliwości przetwarzania i formowania

Arkusz molibdenu można tłoczyć, giąć, nitować i spawać; można go wytwarzać w kształcie litery V, płasko-, eliptycznych lub kulistych łódek molibdenowych, a także obrabiać maszynowo w cylindryczne lub stożkowe tygle molibdenowe, aby spełnić różne wymagania dotyczące parowania i topienia materiału.

Typ i zdjęcia

1. Sklasyfikowane według typu tygla (szczególnie do powlekania przez odparowanie)

Łódka molibdenowa szczelinowa

Wyposażona w bardzo-wąską szczelinę i wydłużone płytki elektrod, ta łódka jest przeznaczona do próżniowego osadzania małych elementów elektronicznych, skutecznie zapobiegając rozpryskiwaniu się stopionego materiału na elektrody mocowania.

Łódka z wgłębieniami molibdenu

Jego pojedyncza kulista konstrukcja z głęboką-studzienką minimalizuje zużycie materiału w celu precyzyjnego,-bezodpadowego odparowywania metali szlachetnych, takich jak złoto i platyna, w zastosowaniach-powlekania w skali laboratoryjnej.

Łódki molibdenowe z zagiętymi krawędziami

Środkowy rowek w kształcie litery V z poszerzonymi podkładkami przewodzącymi zapewnia stabilne odparowywanie-materiałów słabo zwilżających, takich jak złoto i chrom, co czyni go standardem branżowym w zakresie powłok optycznych i powlekania biżuterii.

2. Sklasyfikowane według metody przetwarzania (dotyczy wszystkich scenariuszy)

Złożona łódź molibdenowa

Tworzenie poprzez gięcie prostokątnej blachy molibdenu za pomocą formy; zwykle jest wyposażony w „uszy” lub wydłużone końce po obu stronach do celów zaciskania i połączeń elektrycznych. Środkowa część została zaprojektowana w sposób umożliwiający umieszczenie w niej materiałów parujących, takich jak aluminium, pallad itp. Posiada ostre narożniki i ranne szwy; szwy powstają poprzez składanie, a nie spawanie. Koszt jest niski, a proces jest prosty; szczególnie nadaje się do produkcji masowej; nie wymagają spawania.

Wybita łódź

Ma wyjątkowo jednolitą grubość ścianki i płaską, gładką powierzchnię dolną, która gwarantuje równomierne nagrzewanie oporowe i zapobiega rozpryskiwaniu się materiału w wyniku zlokalizowanych gorących punktów. Formacja jedno-eliminuje punkty koncentracji naprężeń w fałdach, zapewniając w ten sposób doskonałą odporność na pełzanie. Przedmiot ten nadaje się między innymi do powlekania optycznego, metalizacji próżniowej i spiekania.

Nitowana łódź

Wykonywanie giętych płyt molibdenowych o grubości 3–8 mm, które łączone są za pomocą nitów. Niezawodna i mocna konstrukcja o dobrej nośności; odporny na odkształcenia. Wykorzystywany w procesie spiekania próżniowego materiałów metalurgii proszków, ceramiki i-związków ziem rzadkich.

Spawana łódź

Do produkcji elementu wykorzystuje się spawanie grubych blach z molibdenu za pomocą spawania łukowego argonem. Konstrukcja jest-szczelna. Artykuł można wykorzystać do produkcji przedmiotów przenoszących duże obciążenia i mających odpowiednie wymiary. Komponentu można używać nawet w warunkach wysokiego-ciśnienia i wysokiej-temperatury.

3. Klasyfikacja według materiału (określa żywotność-w wysokich temperaturach)

Czysty molibden

Nadaje się do długotrwałego-użytkowania w temperaturach niższych lub równych 1200 stopni; najniższy koszt. Idealny do sporadycznego odparowywania w-niskiej temperaturze i-krótkoterminowego spiekania; podatne na mięknięcie i pełzanie podczas długotrwałego-wystawienia na działanie wysokiej temperatury.

Łódź ze stopu TZM (tytanu-cyrkonu-molibdenu)

Doskonała wytrzymałość-w wysokich temperaturach i doskonała odporność na pełzanie; może być stosowany w pracy ciągłej w temperaturach do 1700–2000 stopni. Nadaje się do produkcji ciągłej,-spiekania w wysokiej temperaturze i-długoterminowych procesów powlekania; jego żywotność jest 2-4 razy dłuższa niż czystego molibdenu.

Stop molibdenu-lantanu (Mo-La).Łódź

Doskonała wytrzymałość; lepsza odporność na cykle termiczne i utlenianie-w wysokiej temperaturze w porównaniu z czystym molibdenem; mniej podatne na pękanie podczas wielokrotnego ogrzewania i chłodzenia. Idealny do sprzętu wymagającego częstych cykli rozruchu-zatrzymywania i warunków pracy związanych z poważnym szokiem termicznym.

Łódź ze stopu-molibdenu (Mo-Re) (wysoka-klasa)

Zachowuje plastyczność w niskich temperaturach i zapewnia najwyższą odporność na korozję; stosowany do topienia specjalistycznych materiałów reaktywnych; wysoki koszt.

4. Zalecenia i uwagi dotyczące wyboru

Wybierz materiał na podstawie temperatury:

Łódź z czystego molibdenu (Mo1): Odporność na temperaturę około. 1100 stopni –1700 stopni; stosowany do standardowego powlekania aluminium i-wytapiania metali ziem rzadkich.

Łódź ze stopu molibdenu-Lantanu (MoLa) / łódź ze stopu TZM: odporność na temperaturę przekracza 1900 stopni; charakteryzuje się wysoką temperaturą rekrystalizacji i doskonałą odpornością na opadanie; stosowany do precyzyjnego powlekania-w wysokiej temperaturze.

Wybierz strukturę opartą na procesie:

Ze względu na-opłacalność i szybką wymianę → Wybierz łódź składaną

Aby uzyskać doskonałą jakość powłoki i długą żywotność → Wybierz łódź stemplowaną

Uwaga dotycząca przechowywania: Łodzie molibdenowe należy przechowywać w próżni lub w suchym środowisku, aby zapobiec utlenianiu i wchłanianiu wilgoci, co może pogorszyć przewodność elektryczną i żywotność.

Aplikacja

1. Sektor powlekania próżniowego

Łodzie molibdenowe służą przede wszystkim jako nośniki źródeł-oporowego gorącego parowania, w których znajdują się materiały powłokowe, takie jak złoto, srebro, aluminium i chrom, a także niektóre związki. Są one szeroko stosowane w scenariuszach produkcyjnych, od powłok optycznych i dekoracyjnych po zastosowania w zakresie funkcjonalnych cienkich-folii. Obecnie stanowią one niezbędne materiały eksploatacyjne w-liniach masowej produkcji ekranów telefonów komórkowych, soczewek optycznych, powłok szklanych, sprzętu dekoracyjnego i powłok z tworzyw sztucznych, odgrywając niezastąpioną rolę w procesach próżniowego odparowania termicznego.

2. Sektor spiekania proszków

Łódki do odparowania molibdenu to specjalne zbiorniki stosowane w procesach spiekania próżniowego i obróbki cieplnej, umożliwiające spiekanie, stapianie i zagęszczanie materiałów proszkowych. Sprzęt ten jest szeroko stosowany w produkcji różnych produktów metalurgii proszków, takich jak narzędzia z węglika spiekanego, części precyzyjne itp.

3. Przemysł elektroniczny i półprzewodnikowy

Łodzie molibdenowe nadają się do precyzyjnej produkcji chipów półprzewodnikowych,wafle molibdenowei elementy elektroniczne. Wykorzystuje się je głównie w procesach krytycznych, takich jak chemiczne osadzanie z fazy gazowej (CVD), fizyczne osadzanie z fazy gazowej (PVD), wyżarzanie płytek, spiekanie komponentów i obróbka odgazowująca.

4. Badania laboratoryjne i naukowe

Łódki molibdenowe to specjalne instrumenty używane w różnych technikach laboratoryjnych-wysokotemperaturowych. Zwykle stosuje się je do przeprowadzania procesów odparowania, topienia metali, spiekania sproszkowanych materiałów i wykonywania różnego rodzaju obróbki cieplnej w warunkach próżniowych. Ponieważ są w stanie pomieścić szeroką gamę materiałów, w tym proszki, nanomateriały i inne specjalne chemikalia, są przydatne w wielu eksperymentach w specjalnych warunkach.

Obszary zastosowań	Powszechne typy	Kluczowe wymagania wydajnościowe	Typowy materiał
Opakowanie z aluminium-powlekanego	Fałdowy	Wysoka-efektywność kosztowa i szybka wymiana	Mo1 (czysty molibden)
Optyczna precyzyjna powłoka	Wytłoczony/wgłębienie	Równomierne parowanie, brak rozprysków, długa żywotność	MoLa/TZM
Odparowanie metali szlachetnych	Motyl/wąska-łódka z wąwozem	Dobra koncentracja ciepła i precyzyjna kontrola małych dawek	Mo1 / W-Re
Spiekanie węglików spiekanych	Łodzie spawane/płaskie	Duże obciążenie, odporność na odkształcenia, duży rozmiar	TZM / Mo-La
Spiekanie kondensatorów tantalowych	Pompowane łodzie/łódki o niestandardowych kształtach	Ultra-wysoka czystość,-bez zanieczyszczeń	Mo (>99.95%)
Wytapianie metali ziem rzadkich	Łódź spawana o grubych-ścianach	Odporny na erozję i szok termiczny	Stop Mo-W

Przetwarzanie

Redukcja wodorowa molibdenianu amonu do proszku molibdenu → Mieszanie (dodatki stopowe) → Prasowanie izostatyczne na zimno → Spiekanie wodorowe- w wysokiej temperaturze → Walcowanie na gorąco → Walcowanie na zimno → Wyżarzanie pośrednie → Odkamienianie alkaliczne → Cięcie blachy CNC → Gięcie/formowanie czterostronne- → Spawanie próżniowe wiązką elektronów → Szlifowanie spoin i wykrywanie wad → Wykrawanie/frezowanie → Wyżarzanie-naprężające w wysokiej-temperaturze- odprężające → Polerowanie lustrzane → Czyszczenie ultradźwiękowe → Kontrola jakości wymiarowej → Opakowanie próżniowe-odporne na wilgoć

Moly boat

często zadawane pytania

P: Jakie materiały można bezpiecznie odparować przy użyciu łodzi molibdenowych?

Odp.: Idealnie nadają się do odparowywania aluminium (Al), złota (Au), srebra (Ag), miedzi (Cu) i niklu (Ni) ze względu na doskonałą zwilżalność i przewodność cieplną. Należy jednak unikać odparowywania żelaza (Fe), kobaltu (Co) lub platyny (Pt), ponieważ materiały te tworzą eutektykę o niskiej-topliwości-z molibdenem w temperaturze powyżej 1000 stopni (1832 stopni F), powodując szybką awarię łodzi. Przed rozpoczęciem obróbki zawsze sprawdzaj zgodność materiałową w naszej [Tabeli zgodności materiałów parujących].

P: Czy Twoje łodzie molibdenowe spełniają normy ASTM B387 i RoHS?

O: Tak. Wszystkie nasze łodzie mo spełniają te wymaganiaASTM B387Typ 364 (niespiekany, kuty Mo) i areRoHS 3 i REACHuległy. Do każdej przesyłki dołączamy pełną dokumentację:

Certyfikat testu młyna (MTC) weryfikujący skład chemiczny i gęstość (większy lub równy 10,1 g/cm3 / 0,365 funta/cal3)
Certyfikat zgodności (CoC) z dyrektywą RoHS/REACH
Protokół kontroli wymiarowej (na żądanie)
Deklaracja dotycząca minerałów z regionów objętych konfliktami

Certyfikaty te spełniają wymagania audytowe producentów urządzeń lotniczych, półprzewodników i urządzeń medycznych.

P: Łódź molibdenowa kontra łódź wolframowa: którą wybrać?

Odp.: Wybierz łódki molibdenowe, aby uzyskać lepszą zwilżalność, niższy koszt i doskonałą wydajność w przypadku aluminium i złota w temperaturach poniżej 1900 stopni (3452 stopni F). Łodzie wolframowe wybieraj tylko podczas pracy w temperaturach powyżej 2200 stopni (3992 stopni F) lub w przypadku parowania materiałów zawierających molibden.

P: Jakie niestandardowe kształty i wymiary są dostępne dla łodzi Mo?

Odp.: Produkujemy standardowe i niestandardowe łodzie metalowe w konfiguracjach w kształcie V-, U-, W-, z wgłębieniami i-z płaskim dnem. Standardowe grubości mieszczą się w zakresie od 0,2 mm do 2,0 mm (0,008–0,079”), a długości do 150 mm (5,9”). Obsługiwane specyfikacje niestandardowe:

Tolerancje: ±0,05 mm (±0,002") w przypadku wymiarów krytycznych
Wykończenie powierzchni: Ra Mniej niż lub równe 0,8 μm (32 μin) w standardzie; polerowane do Ra Mniejsze lub równe 0,2 μm (8 μin) na żądanie
Opcje czystości: 99,95%, 99,97% lub 99,99% Mo
Prototypowanie-w oparciu o CAD z czasem realizacji wynoszącym 5 dni

P: Jak przedłużyć żywotność mojej łodzi parowej?

Odp.: Zmaksymalizuj żywotność łodzi Mo, stosując się do 5 sprawdzonych praktyk:

Powolne nagrzewanie rampowe: Użyj szybkości mniejszej lub równej 100 stopni/min (180 stopni F/min), aby zapobiec pękaniu w wyniku szoku termicznego.
Unikaj przegrzania: Utrzymuj temperaturę wyższą lub równą 100 stopni (180 stopni F) poniżej maksymalnej temperatury znamionowej dla określonego gatunku.
Utrzymuj integralność próżni: Utrzymuj ciśnienie<1×10⁻⁵ Torr to prevent oxidation and embrittlement.
Zapobiegaj naprężeniom mechanicznym: nigdy nie wkładaj-łódek do uchwytów na siłę; zapewnić prawidłowe wyrównanie.
Niezwłocznie wyczyść pozostałości: Po każdym cyklu usuń resztki parownika, aby uniknąć miejscowych gorących punktów.

P: Dlaczego moja łódź molibdenowa pęka lub odkształca się podczas użytkowania?

Odp.: Pęknięcie/odkształcenie jest zwykle spowodowane szokiem termicznym, zanieczyszczeniem lub nadmiernym prądem. Najważniejsze przyczyny i rozwiązania:

Szybkie nagrzewanie/chłodzenie: Zawsze używaj kontrolowanych szybkości narastania (mniejszych lub równych 100 stopni/min / 180 stopni F/min).
Niekompatybilność materiałowa: Formacja eutektyczna osłabia granice ziaren. Sprawdź kompatybilność parownika.
Oxidation: Exposure to air >400 stopni (752 stopni F) tworzy kruchy MoO₃. Zapewnij próżnię<1×10⁻⁵ Torr before heating.
Niewspółosiowość mechaniczna: W przypadku zakleszczenia łodzi w uchwycie dochodzi do koncentracji naprężeń. Sprawdź tolerancje osprzętu.
Zanieczyszczony surowiec: Zanieczyszczenia przyspieszają rekrystalizację i wzrost ziaren. Zastosowanie Czystość parowników większa lub równa 99,99%.
